NB1L-40 4P C40 100мА тип AC 6кА (R) Диф. автомат CHINT 50/60 Гц IP20 NB1L-40-4P-C40-100MA-TIP-AC-6KA-(R)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

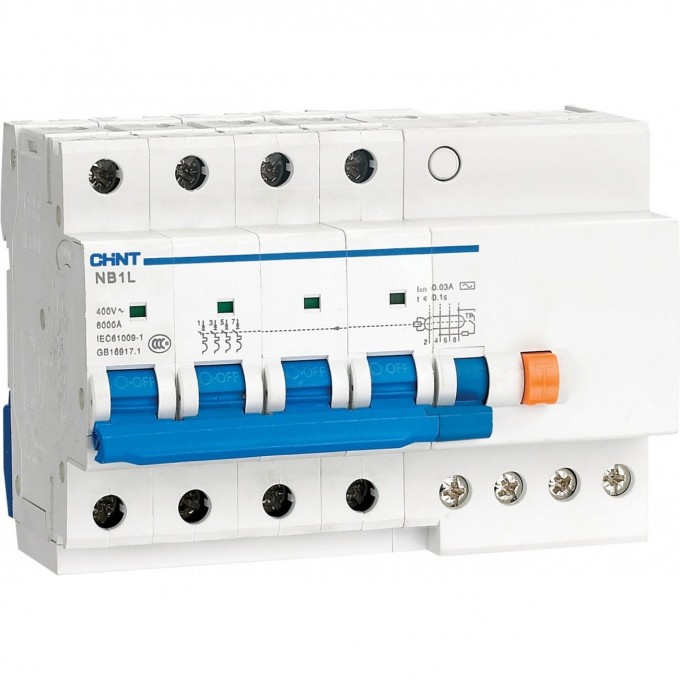

Дифференциальный автоматический выключатель Chint NB1L-40 представляет собой четырехполюсное устройство, предназначенное для электрических цепей переменного тока с номинальным напряжением 400 В и частотой 50/60 Гц. Он обеспечивает комплексную защиту от поражения электрическим током, перегрузок и коротких замыканий. Номинальный рабочий ток составляет 40 А, а номинальный ток утечки — 0,1 А, при этом устройство имеет характеристику срабатывания типа C и отключающую способность 6 кА.
Данная модель, относящаяся к типу AC, реагирует на синусоидальные переменные токи утечки, предотвращая риски, связанные с повреждением изоляции и возможностью возгорания. Защита от поражения током обеспечивается при прямом непреднамеренном прикосновении к токоведущим частям, если ток утечки достигает 100 мА. Защита от перегрузки и короткого замыкания поддерживается благодаря кривой срабатывания C, которая подходит для резистивных и индуктивных нагрузок. Устройство выполнено в соответствии со стандартами ГОСТ Р 51327.1 (МЭК 61009-1) и имеет степень защиты IP20.
Эксплуатация АВДТ возможна в широком диапазоне температур от -25°С до +40°С. Механическая и электрическая износостойкость составляет 2000 циклов, что указывает на надёжность устройства при длительной эксплуатации. Ширина выключателя составляет 7 модульных расстояний, что обеспечивает удобство монтажа в распределительные щитки. Перед установкой рекомендуется убедиться в квалификации электромонтажника и строго соблюдать правила безопасности, включая недопущение манипуляций влажными руками.
Устройство обладает номинальным напряжением изоляции 500 В и номинальным импульсным выдерживаемым напряжением 4 кВ, что гарантирует стабильную работу и устойчивость к импульсным перенапряжениям. Габаритные размеры составляют 126x88x78,5 мм (ШхВхГ), что облегчает планирование монтажного пространства. Серия NB1L включает модификации с различными уставками срабатывания для соответствия различным требованиям безопасности, однако данная модель ориентирована на защиту с током утечки 100 мА.
