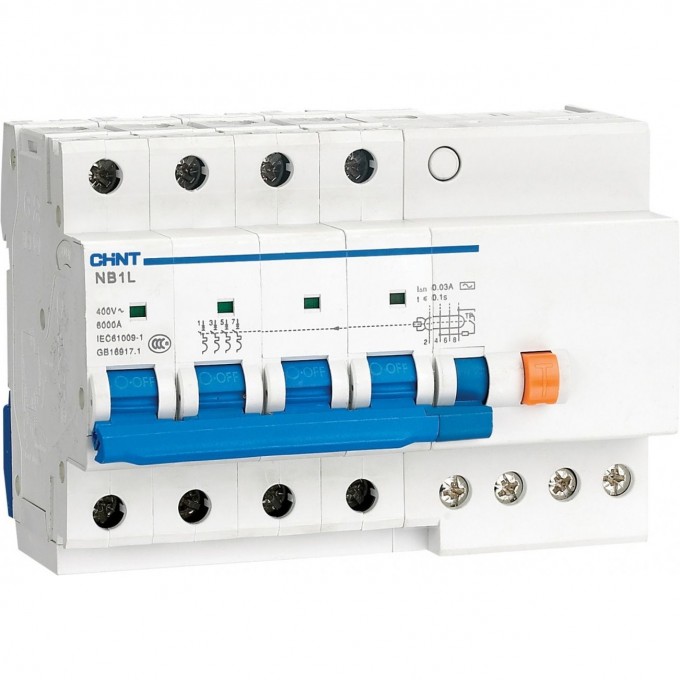

NB1L-40 4P C10 30мА тип AC 6кА (R) Диф. автомат CHINT 50/60 Гц IP20 NB1L-40-4P-C10-30MA-TIP-AC-6KA-(R)

Дифференциальный автомат Chint NB1L-40 4P C10 30мА типа AC представляет собой автоматический выключатель дифференциального тока (АВДТ) с интегрированной защитой от сверхтоков. Устройство разработано для использования в электрических цепях с номинальным напряжением до 400 В и частотой 50/60 Гц. Его основной функцией является защита людей от поражения электрическим током при прямом прикосновении к токоведущим частям, а также предотвращение пожаров, вызванных возгоранием изоляции. Дифференциальный автомат снабжен номинальным током 10 А и номинальной отключающей способностью 6 кА.

Данный прибор соответствует стандартам ГОСТ Р 51327.1 (МЭК 61009-1) и имеет степень защиты IP20. Он обеспечивает защиту от синусоидальных переменных токов утечки (класс АС) и срабатывает по характеристике кривой С (5-10 ln), что оптимально для защиты резистивных и индуктивных нагрузок, а также от перегрузок и коротких замыканий. Номинальный ток утечки составляет 30 мА. Рабочий температурный диапазон устройства находится в пределах от -25°С до +40°С.

Конструкция предусматривает 4 полюса и ширину в 7 модульных расстояний (126 мм). Механическая и электрическая износостойкость аппарата составляет 2000 циклов, что гарантирует длительный срок службы. Номинальное напряжение изоляции равно 500 В, а номинальное импульсное выдерживаемое напряжение — 4 кВ. Дифференциальный автомат применяется для защиты электрических цепей от перегрузок, коротких замыканий и токов утечки.

Установка устройства должна производиться квалифицированными электриками. При эксплуатации не допускается управление выключателем влажными руками и проверка сопротивления изоляции между фазой и нейтралью. Автоматический выключатель не обеспечивает защиту при одновременном касании двух токонесущих проводов. Габаритные размеры составляют 126х88х78,5 мм (ШхВхГ). Устройство произведено брендом Chint.
