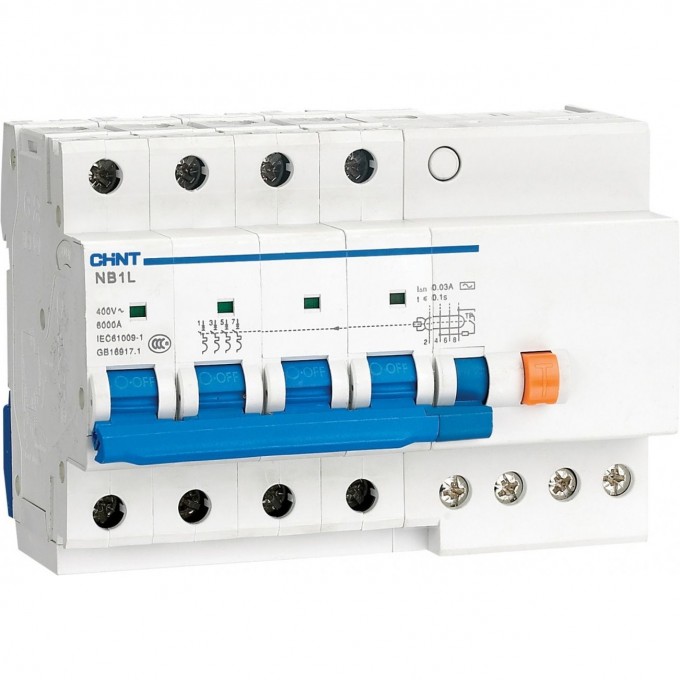

NB1L-63 4P C63 100мА тип AC 6кА (R) Диф. автомат CHINT 50/60 Гц IP20 NB1L-63-4P-C63-100MA-TIP-AC-6KA-(R)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Автоматический выключатель дифференциального тока (АВДТ) Chint NB1L-63 4P C63 100мА тип AC 6кА (R) предназначен для защиты электрических цепей с напряжением до 230 В и частотой 50/60 Гц. Данное устройство обеспечивает защиту от поражения электрическим током, мгновенно размыкая цепь при обнаружении токов утечки. Номинальный ток составляет 63 А с четырьмя полюсами и номинальным током утечки 0.1 А (100 мА) типа AC.
АВВТ серии NB1L-63 соответствует стандартам ГОСТ Р 51327.1 (МЭК 61009-1) и способен отключать токи короткого замыкания до 6 кА. Характеристика срабатывания кривой C означает защиту от перегрузок и коротких замыканий для резистивных и индуктивных нагрузок. Степень защиты IP20 обеспечивает базовую защиту от твердых частиц. Устройство может эксплуатироваться в диапазоне температур от -25°С до +40°С.
Применение АВДТ с уставкой срабатывания 100 мА позволяет защитить людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования. Также обеспечивается защита от перегрузки и короткого замыкания в цепи. Ширина устройства составляет 7.5 модульных расстояний, что соответствует габаритным размерам 135х88х78.5 мм (ШхВхГ).
Рекомендована установка квалифицированными электриками. Прибор гарантирует механическую износостойкость до 2000 циклов и электрическую до 2000 циклов. Номинальное импульсное выдерживаемое напряжение составляет 4 кВ, а номинальное напряжение изоляции — 500 В при степени загрязнения среды 2. Тип тока утечки AC означает защиту от синусоидальных переменных токов утечки.
