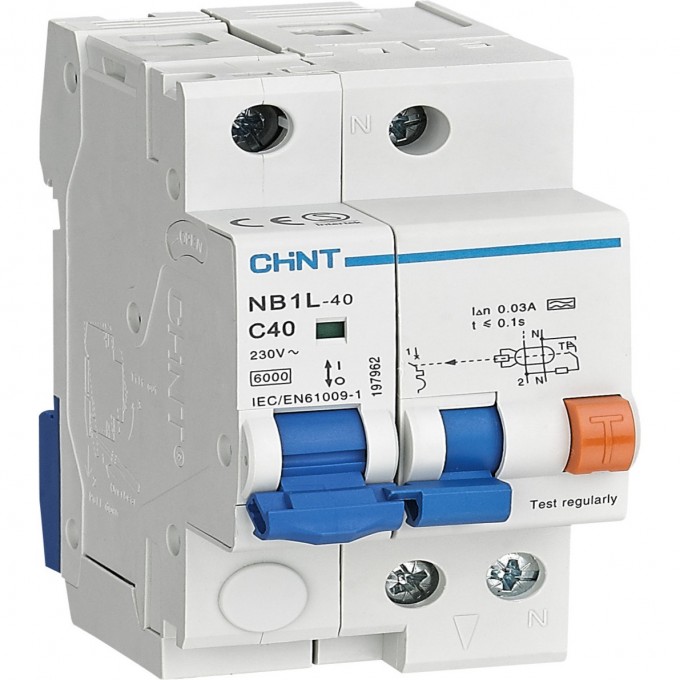

NB1L 1P+N C16 30мА тип AС 6кА (36mm) (R) Диф. автомат CHINT AC 50/60 Гц NB1L-1P+N-C16-30MA-TIP-AC-6KA-(36MM)-(R)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Дифференциальный автомат Chint NB1L 1P+N C16 30мА тип AC 6кА (36мм) предназначен для защиты электрических цепей от поражения током и сверхтоков. Устройство работает с напряжением до 230 В и частотой 50/60 Гц. Оно обеспечивает мгновенное разъединение цепи при обнаружении повреждений проводки, предотвращая электрический удар и перегрузки. Данный АВДТ соответствует стандартам ГОСТ Р 51327.1 (МЭК 61009-1), подтверждая его надежность и безопасность в эксплуатации.
Основное назначение устройства – защита людей от поражения электрическим током при прямом контакте с токоведущими частями электрооборудования за счет номинального тока утечки 30 мА. Дифференциальный автомат также предотвращает пожары, вызванные возгоранием изоляции проводки, и обеспечивает защиту от перегрузки и короткого замыкания. Характеристика срабатывания типа C (5-10 ln) идеально подходит для защиты резистивных и индуктивных нагрузок. Степень защиты IP20 гарантирует базовую защиту от механических воздействий.
АВДТ серии NB1L обладает номинальной отключающей способностью 6 кА и номинальным импульсным выдерживаемым напряжением 6 кВ, что обеспечивает высокую надежность при коротких замыканиях и импульсных перенапряжениях. Устройство рассчитано на 2000 циклов механической и электрической износостойкости, что подтверждает его долговечность. Ширина в два модульных расстояния (36 мм) обеспечивает компактность монтажа в распределительных щитах.
Рабочая температура окружающей среды составляет от -25°С до +40°С, что позволяет использовать автомат в различных климатических условиях. Установка должна выполняться квалифицированными электриками согласно рекомендациям производителя, включая отсутствие манипуляций влажными руками и отсутствие проверки сопротивления изоляции между фазой и нейтралью. Устройство не обеспечивает защиту при одновременном касании двух токонесущих проводов. Габаритные размеры составляют 36х86х77 мм.
