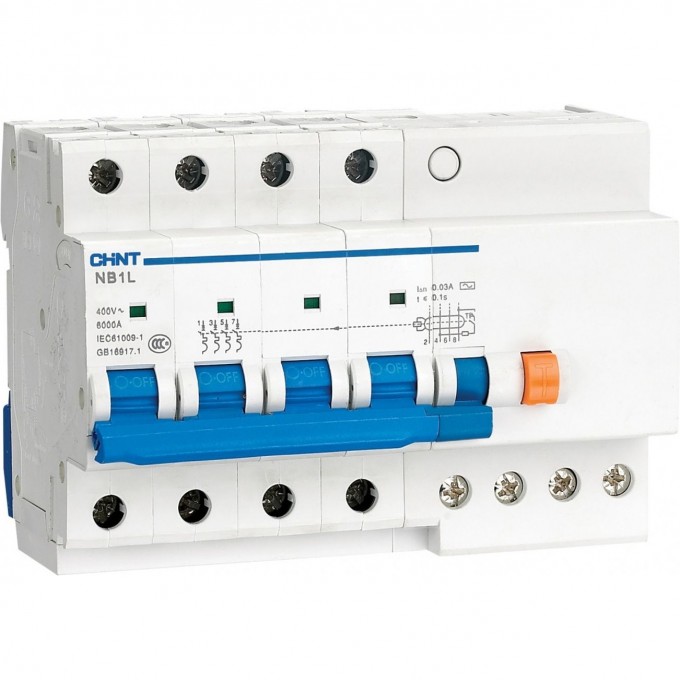

NB1L-40 4P C25 30мА тип A 6кА (R) Диф. автомат CHINT AC 50/60 Гц NB1L-40-4P-C25-30MA-TIP-A-6KA-(R)

Дифференциальный автоматический выключатель (АВДТ) Chint NB1L-40 4P C25 30мА тип A 6кА предназначен для защиты электрических цепей от поражения током, перегрузок и коротких замыканий. Устройство работает с переменным током (AC) напряжением до 400 В и частотой 50/60 Гц. АВДТ имеет 4 полюса и номинальный ток 25 А, обеспечивает защиту от синусоидальных и пульсирующих постоянных токов утечки типа А.

Данная модель оборудована защитой от сверхтоков с характеристикой срабатывания C (5-10 In), что делает ее подходящей для защиты резистивных и индуктивных нагрузок. Номинальный ток утечки составляет 30 мА, что позволяет использовать его для защиты людей от электрического тока при прямом прикосновении к токоведущим частям. Номинальная отключающая способность достигает 6 кА, обеспечивая безопасность в случаях коротких замыканий. Степень защиты IP20 гарантирует базовую защиту от твердых частиц.

Аппарат соответствует стандартам ГОСТ Р 51327.1 (МЭК 61009-1) и предназначен для эксплуатации в условиях рабочей температуры от -25°С до +40°С. Механическая и электрическая износостойкость составляет 2000 циклов. Ширина устройства равнозначна 7 модульным расстояниям, что обеспечивает гибкость при монтаже в стандартных щитках. Установка АВДТ должна производиться квалифицированными электриками.

Автоматический выключатель NB1L-40 имеет габаритные размеры 126х88х78,5 мм (ШхВхГ), что позволяет легко интегрировать его в электрические щитки. Номинальное напряжение изоляции составляет 500 В, а номинальное импульсное выдерживаемое напряжение – 4 кВ, что свидетельствует о надежности изоляции устройства. АВДТ обеспечивает защиту от пожара при токе утечки от 300 мА, но данная модель имеет уставку 30 мА, что применимо для защиты от поражения током.
