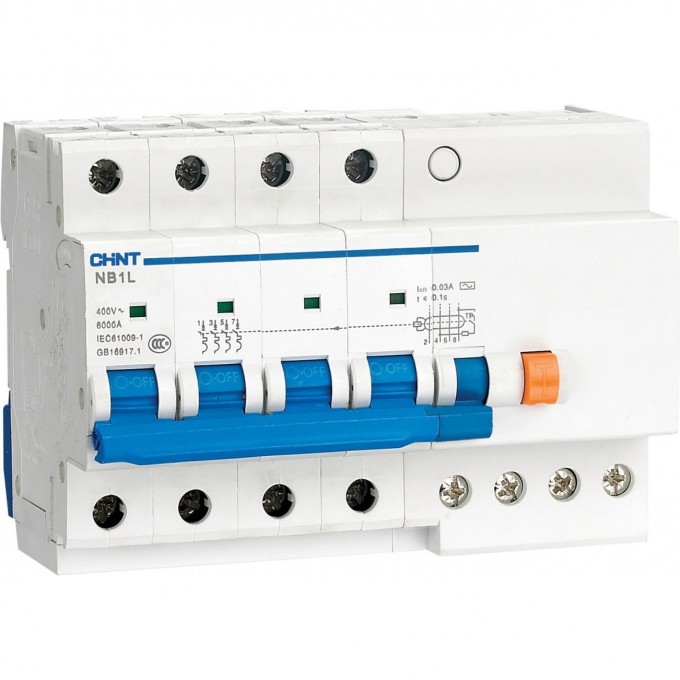

NB1L-40 4P C32 30мА тип A 6кА (R) Диф. автомат CHINT AC 50/60 Гц NB1L-40-4P-C32-30MA-TIP-A-6KA-(R)

Дифференциальный автомат Chint NB1L-40 4P C32 30мА тип A 6кА (R) предназначен для защиты электрических цепей с переменным током (AC) напряжением до 400 В и частотой 50/60 Гц. Устройство соответствует стандартам ГОСТ Р 51327.1 (МЭК 61009-1) и обеспечивает защиту от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям, а также от перегрузок и коротких замыканий. Номинальный ток составляет 32 А, номинальный ток утечки — 30 мА, что относится к типу А, обеспечивающему срабатывание как при синусоидальных, так и при пульсирующих постоянных токах утечки. Номинальная отключающая способность составляет 6 кА.

Автомат дифференциального тока NB1L-40 имеет четыре полюса и характеристику срабатывания С, что означает защиту резистивных и индуктивных нагрузок при токах короткого замыкания от 5 до 10 номинальных. Степень защиты корпуса IP20 предохраняет от попадания твердых частиц размером более 12 мм. Устройство характеризуется механической и электрической износостойкостью не менее 2000 циклов, что гарантирует длительный срок службы. Рабочий температурный диапазон от -25°C до +40°C позволяет использовать его в различных климатических условиях. Габаритные размеры составляют 126х88х78,5 мм, а ширина в модульных расстояниях – 7.

Применение данного АВДТ включает защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования при уставке срабатывания 30 мА. Защита от пожара из-за возгорания изоляции токоведущих частей обеспечивается в исполнениях с уставкой срабатывания 300 мА. Устройство имеет номинальное напряжение изоляции 500 В и номинальное импульсное выдерживаемое напряжение 4 кВ, что обеспечивает дополнительную безопасность и устойчивость к пиковым нагрузкам. Степень загрязнения среды, для которой предназначен автомат, составляет 2.

Установка автоматического выключателя дифференциального тока должна производиться квалифицированными электриками. При эксплуатации устройства необходимо соблюдать правила безопасности, включая запрет на манипуляции влажными руками и проведение проверки сопротивления изоляции между фазой и нейтралью непосредственно через автомат. Дифференциальный автомат не предназначен для защиты при одновременном касании человеком двух токонесущих проводов. Продукция Chint проходит 100% контроль качества сборки и обладает международными сертификатами качества, что подтверждает её надёжность.
