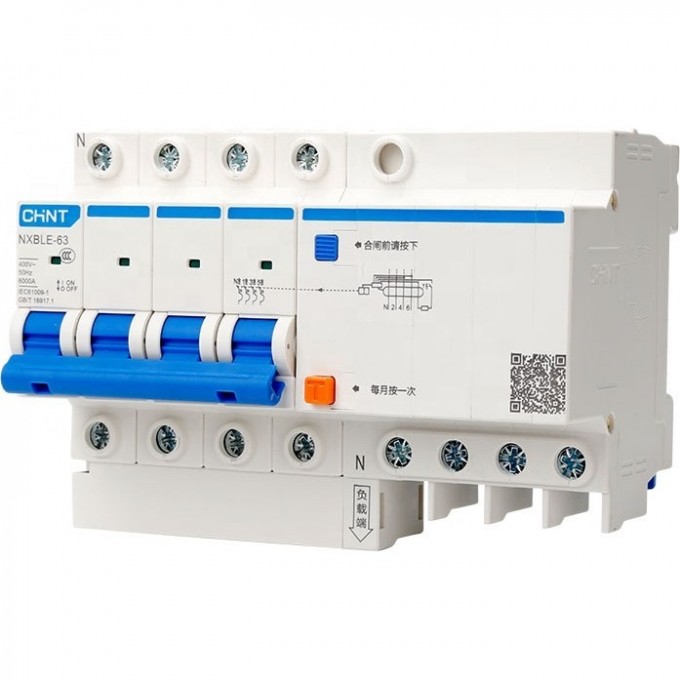

NXBLE-63 4P C16 100мА тип AC 6кА (R) Диф. автомат CHINT 50/60 Гц IP20 NXBLE-63-4P-C16-100MA-TIP-AC-6KA-(R)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Дифференциальный автоматический выключатель Chint NXBLE-63 4P C16 100мА тип AC 6кА предназначен для защиты электрических цепей с номинальным напряжением до 400 В и частотой 50/60 Гц от сверхтоков (перегрузок и коротких замыканий), а также для предотвращения поражения людей электрическим током и возгораний оборудования при возникновении токов утечки. Данная модель имеет 4 полюса, номинальный ток 16 А и номинальный ток утечки 0,1 А. Отключающая способность составляет 6 кА, что позволяет использовать его в сетях с высокими токами короткого замыкания.
Устройство соответствует стандарту IEC 61009-1 и обеспечивает характеристику срабатывания типа C, что подразумевает защиту цепей общего назначения, таких как распределительные сети и освещение, от перегрузок и коротких замыканий с диапазоном срабатывания от 5 до 10 номинальных токов. Степень защиты корпуса IP20 обеспечивает минимальную защиту от твердых частиц размером более 12,5 мм. Механическая износостойкость достигает 20 000 циклов, а электрическая — 10 000 циклов, что указывает на долговечность аппарата. Рабочая температура окружающей среды составляет от -25°С до +70°С.
Дифференциальный автомат Chint NXBLE-63 применяется в различных объектах, включая жилые дома, многоэтажные здания, производственные комплексы, коммерческие объекты и коммунальные хозяйства. Его конструкция предусматривает индикационное окно для визуализации положения контактов, обеспечивая удобство контроля состояния аппарата. Номинальное напряжение изоляции составляет 500 В, а номинальное импульсное выдерживаемое напряжение достигает 4 кВ.
Монтаж данного устройства рекомендуется доверять квалифицированным электрикам. Важно избегать управления выключателем влажными руками и не проводить проверку сопротивления изоляции между фазой и нейтралью. Автоматический выключатель не обеспечивает защиту при одновременном касании двух токонесущих проводов. Габаритные размеры составляют 135х94,5х77,8 мм, ширина в модульных расстояниях равна 7,5.
